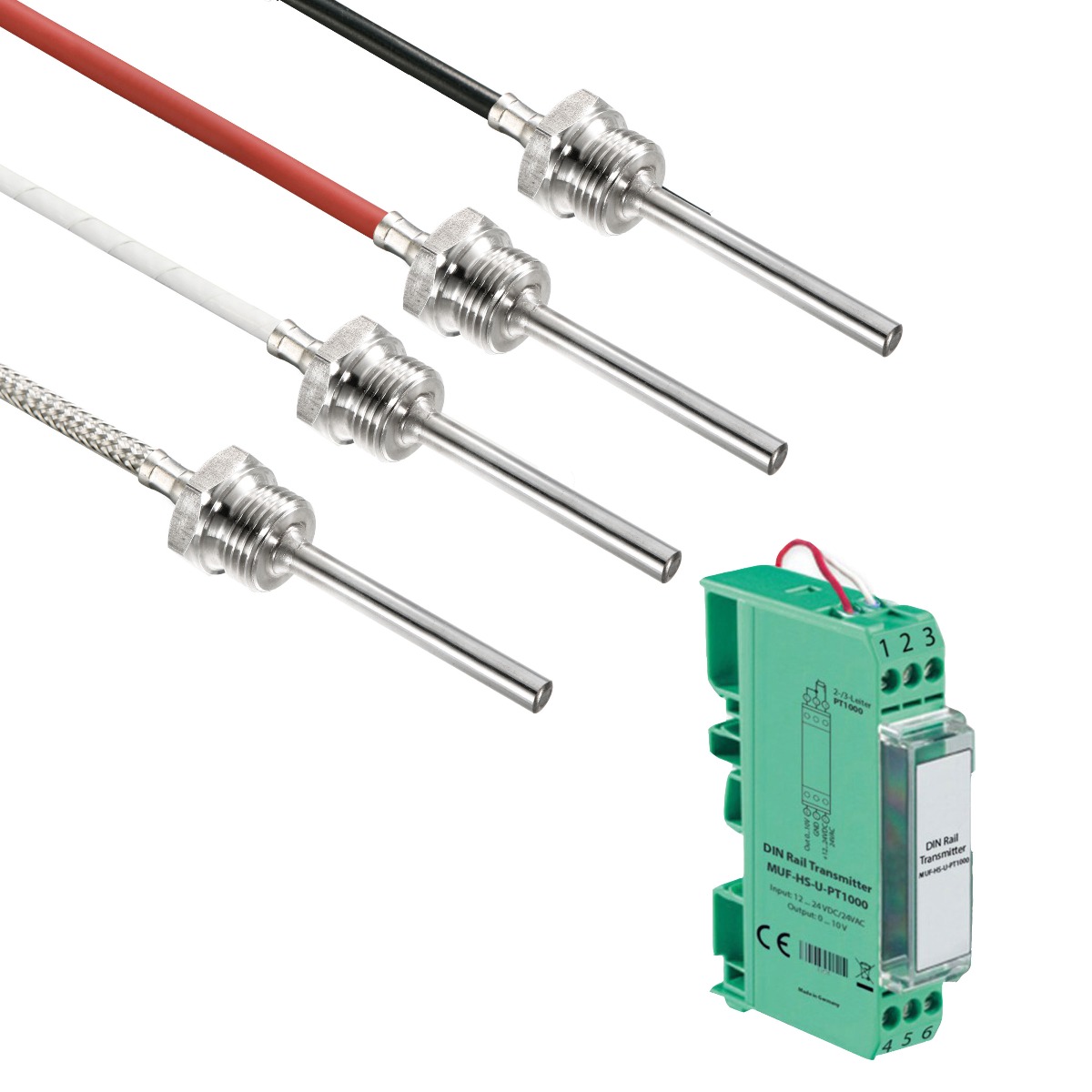

Norm- ili DIN šinski merni pretvarač sa uvučenim senzorom G1/4″ navoja (0‑10V/4‑20mA)

Šifra proizvoda: HM-EF3

5.377,00RSD

Kabellänge Silikon 3L
Kabellänge PFA 3L
Kabellänge Glasseide 3L
Einbaulänge
Wasserdicht	Očisti

Dodajte u listu želja

10 People watching this product now!

Način plaćanja:

Naš DIN šinski merni pretvarač za PT1000 temperaturne senzore može se lako montirati na sve uobičajene norme i šinske profile. Ima EMG kućište kao i 2-/3-žični priključak. Pomoću DIP prekidača može se postaviti 24 različita merna opsega, pri čemu su na zahtev dostupni i dodatni merni opsezi. Zadatak mernog pretvarača je da konvertuje postojeći signal PT1000 temperaturnog senzora u analogni signal od 0-10V ili po izboru 4-20mA. Pomoću potenciometra offset može biti korigovan za ±8K. Kod naših uvijenih senzora koristi se zaštitna cev od nehrđajućeg čelika, koja idealno štiti stvarni temperaturni senzor od uticaja okoline i mehaničkih opterećenja, što im daje optimalne karakteristike za najrazličitija mesta primene. Uvučeni senzor se direktno uvija u rezervoar ili cevovod medijuma koji se meri. Takođe se može provući kroz rupu i fiksirati pomoću protivotpornog matica.

Tehnički detalji

DIN šinski merni pretvarač:
Izlazni signal*	0-10V ili 4-20mA
maks. opterećenje na 4-20mA	250…600Ohm
dozvoljeno radno napajanje na 4-20mA	12…24mA
dozvoljeno opterećenje na 0-10V	10…100kOhm
dozvoljeno radno napajanje na 0-10V	12…24V AC/DC
Potenciometar	±8K
Tolerancija temperature	±0,5K

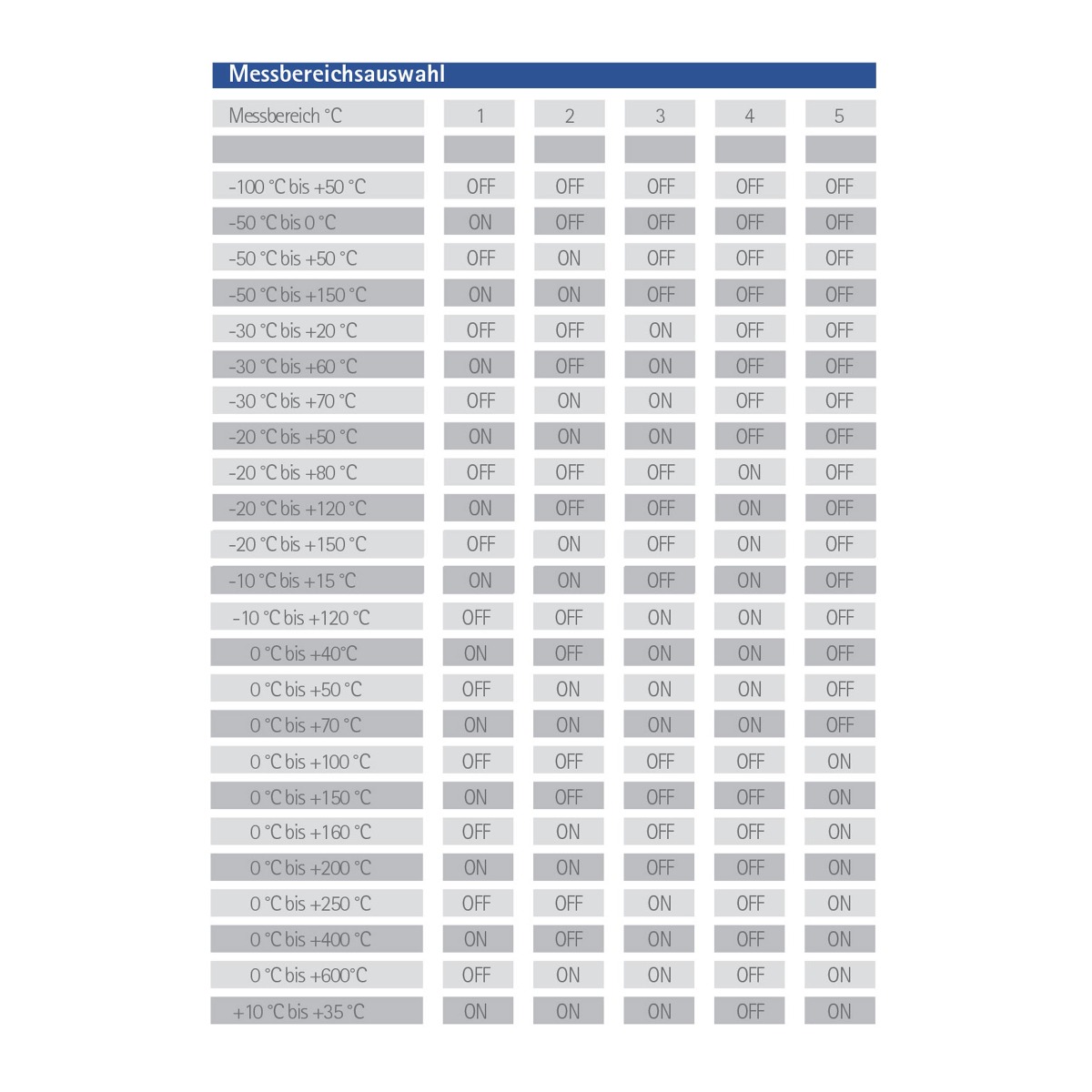

Merni opseg	24 merna opsega birljiva (vidi tehnički list)
Dozvoljeni uslovi primene	-40°C…+85°C

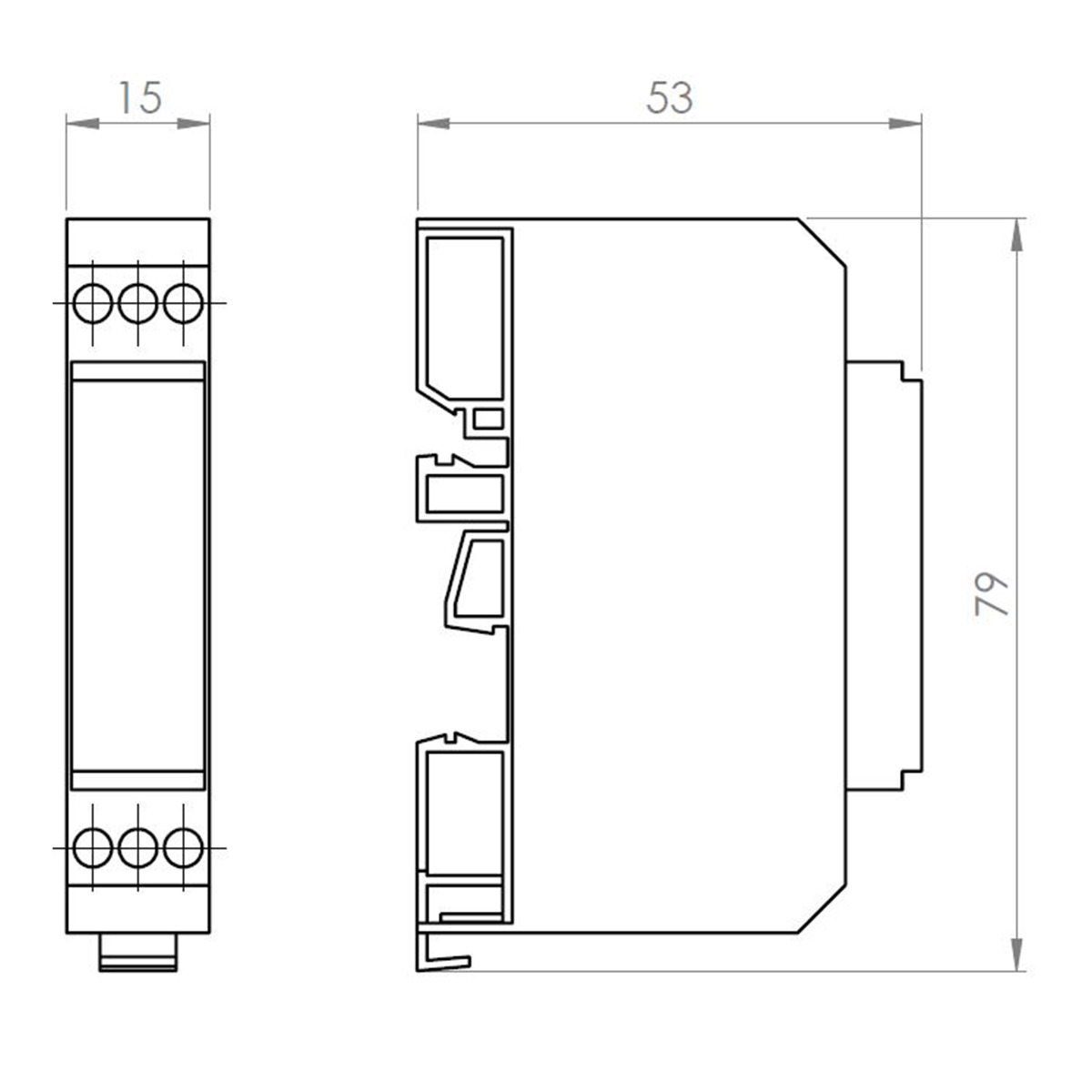

Dimenzije	79x53x15mm
Materijal	Polikarbonat PC-F
Gorenje n. UL 94	V0
Stepen zaštite	IP20
Temperaturni senzor:
Temperaturni senzor	PT1000 Klasa B
Tip sklopa	3-žični
Merni protok	oko 1mA

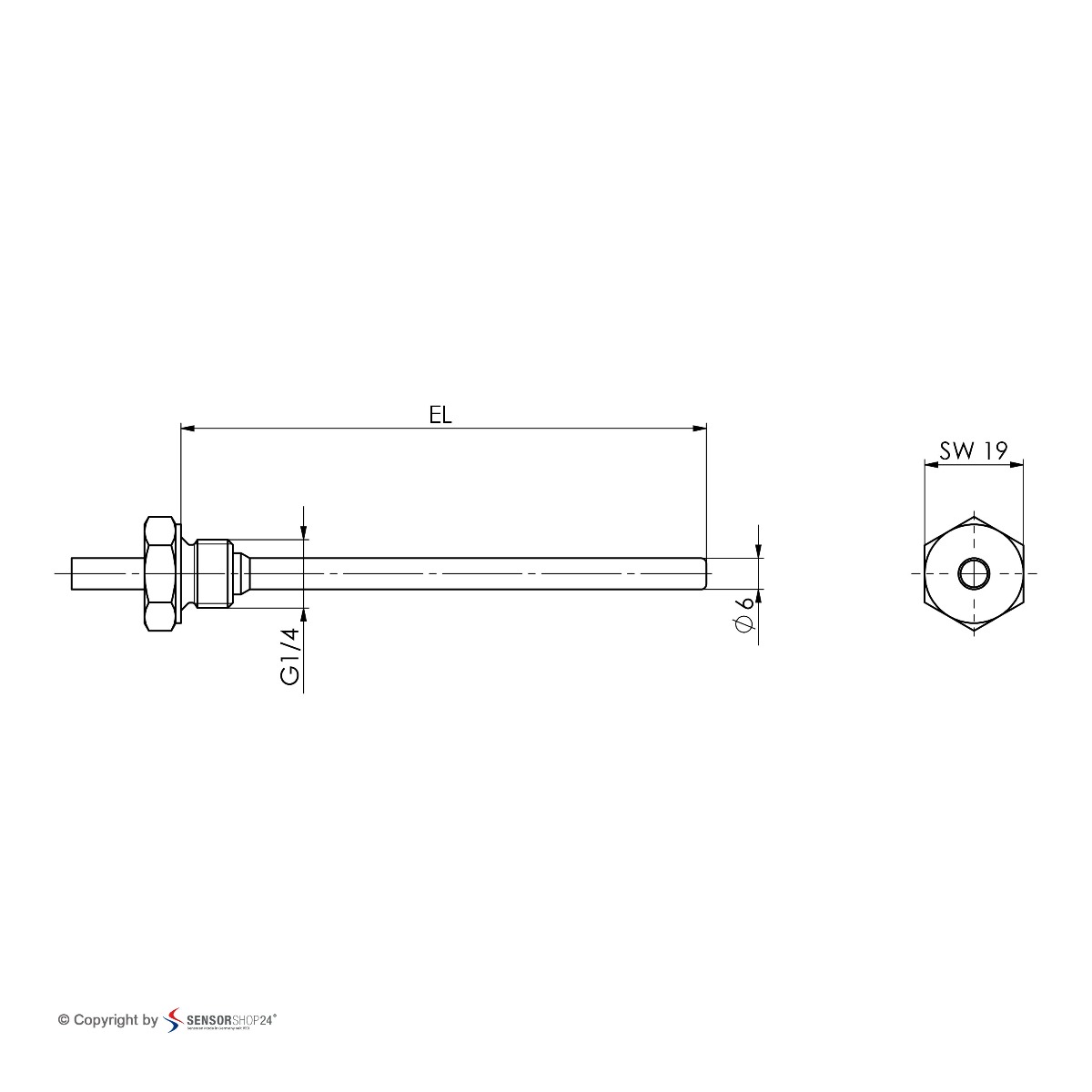

Zaštitna cev	G1/4″ SW19, Ø6mm, Materijal nehrđajući čelik
Dužina ugradnje*	50mm, 100mm, 150mm, 200mm, 300mm
Stepen zaštite	IP54
Priključni kabl*	PVC, Silikon, PFA, Stakleni vlakna
Dužina kabla*	1-100m (dodatni po zahtevu)
Poprečni presek kabla	3×0,22mm²
Krajevi priključka	50mm slobodnih krajeva sa maticama za završetak
maks. radna temperatura	PVC = -40°C…+105°C; Silikon = -60°C…+180°C; PFA = -190°C…+260°C; Stakleni vlakna = -60°C…+400°C

*konfigurisati

Dodatne informacije

Polja primene	Akumulacije , Biomasa itd. , Grejanje i kontrola grejanja , Klimatski i ventiliacijski sistemi , Solarni sistemi
Sadržaj pakovanja	DIN šinski merni pretvarač , pojedinačno pakovano i vakuumski zapečaćeno , temperaturni senzor , uputstvo za upotrebu
vreme isporuke	4-5 radnih dana*
Produktkennzeichnung	Sensoren Made in Germany
Ausgangssignal	0-10V , 4-20mA
Leitungsmaterial	PVC , Silikon , PFA , Glasseide
Kabellänge PVC 3L	1m , 2m , 3m , 4m , 5m , 6m , 7m , 8m , 9m , 10m , 15m , 20m , 25m , 30m , 40m , 50m , 100m
Kabellänge Silikon 3L	1m , 2m , 3m , 4m , 5m , 6m , 7m , 8m , 9m , 10m , 15m , 20m , 25m , 30m , 40m , 50m , 100m
Kabellänge PFA 3L	1m , 2m , 3m , 4m , 5m , 6m , 7m , 8m , 9m , 10m , 15m , 20m , 25m , 30m , 40m , 50m , 100m
Kabellänge Glasseide 3L	1m , 2m , 3m , 4m , 5m , 6m , 7m , 8m , 9m , 10m , 15m , 20m , 25m , 30m , 40m , 50m , 100m
Einbaulänge	50mm , 100mm , 150mm , 200mm , 300mm
Wasserdicht	Nein , Ja
