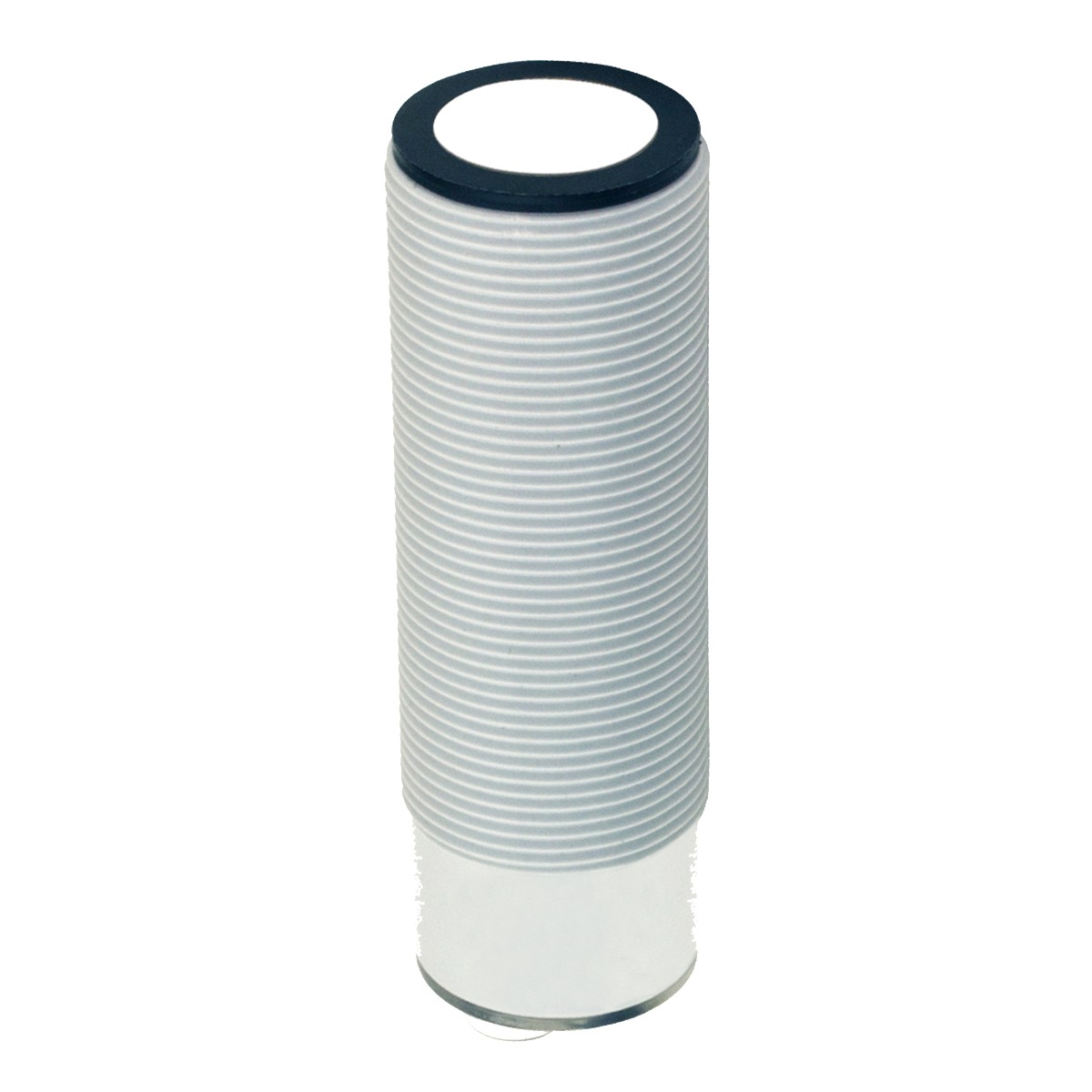

Ultrazvučni senzor M30 sa utičnim priključkom M12 i podešavanjem preko Teach-In tastera – 0-10V – uklopno rastojanje 3500 mm
Šifra proizvoda:
U30-WP-M12-V
od 27.060,00RSD
15
People watching this product now!
Način plaćanja:
Opis
Ultrazvučni senzor M30 sa teach-in tasterom – beskontaktna detekcija nivoa i predmeta
Ultrazvučni senzor prepoznaje različite materijale nezavisno od oblika, boje i strukture površine. Radi sa visokofrekventnim zvučnim talasima koje ljudsko uvo ne čuje. Zahvaljujući malim dimenzijama kućišta jednostavno se ugrađuje u mašine. Robusno kućište i visok stepen zaštite IP67 obezbeđuju pouzdano merenje i pri prljavštini, prašini, vlazi i magli. Pomoću teach-in tastera na jednom senzoru mogu se izabrati 3 različite funkcije, a LED indikacija potvrđuje da je izabrana prava funkcija (zelena LED za primljeni eho i dve žute LED za dva aktivirana izlaza). Ovaj model ima navoj M30x1,5, M12 konektor, PNP izlaz i analogni izlaz 0-10V; domet detekcije iznosi 3500 mm, a mrtva zona 250 mm.
Prednosti
- Detekcija različitih materijala nezavisno od oblika, boje i strukture površine
- Pouzdano merenje pri prljavštini, prašini, vlazi i magli
- Teach-in taster za izbor 3 funkcije u jednom senzoru
- LED indikacija za proveru izabrane funkcije
- Male dimenzije kućišta za jednostavnu ugradnju u mašine
Primeri primene
- Merenje nivoa: beskontaktna detekcija nivoa tečnosti ili rasutih materijala u posudama.
- Detekcija boca: prepoznavanje boca nezavisno od providnosti, boje i oblika.
- Brojanje osoba: detekcija osoba za potrebe brojanja.
Dodatne informacije
| Princip merenja |
ultrazvučni ,difuzni refleks |
|---|---|
| Oblik |
cilindrični |

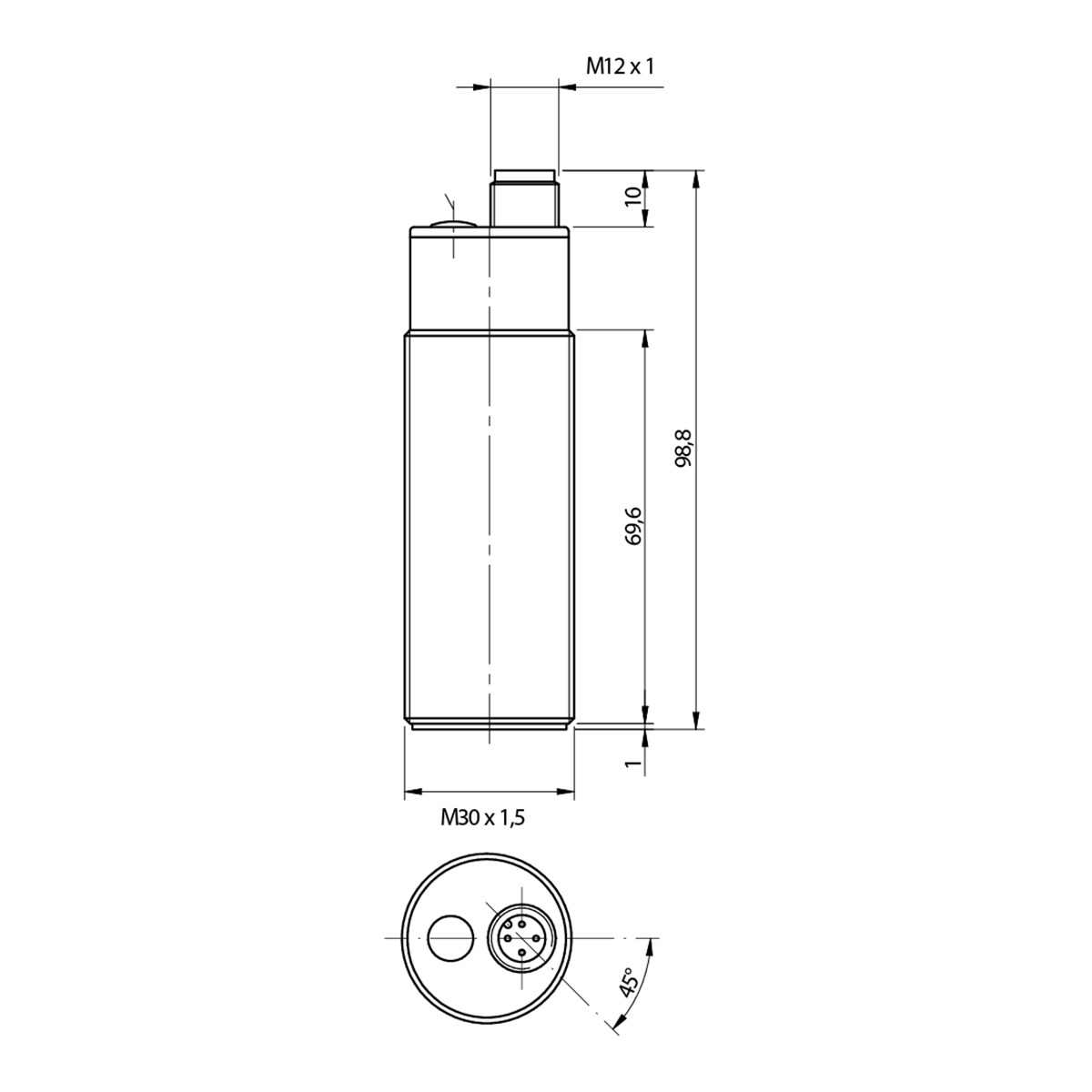

| Navoj |
M30x1,5 |
| Prečnik |
30 mm |
| Dužina |
98 mm |
| Domet detekcije |
3500 mm |
| Vrsta kontakta |
mirni kontakt (NC) ,radni kontakt (NO) ,pozitivna/negativna rampa |

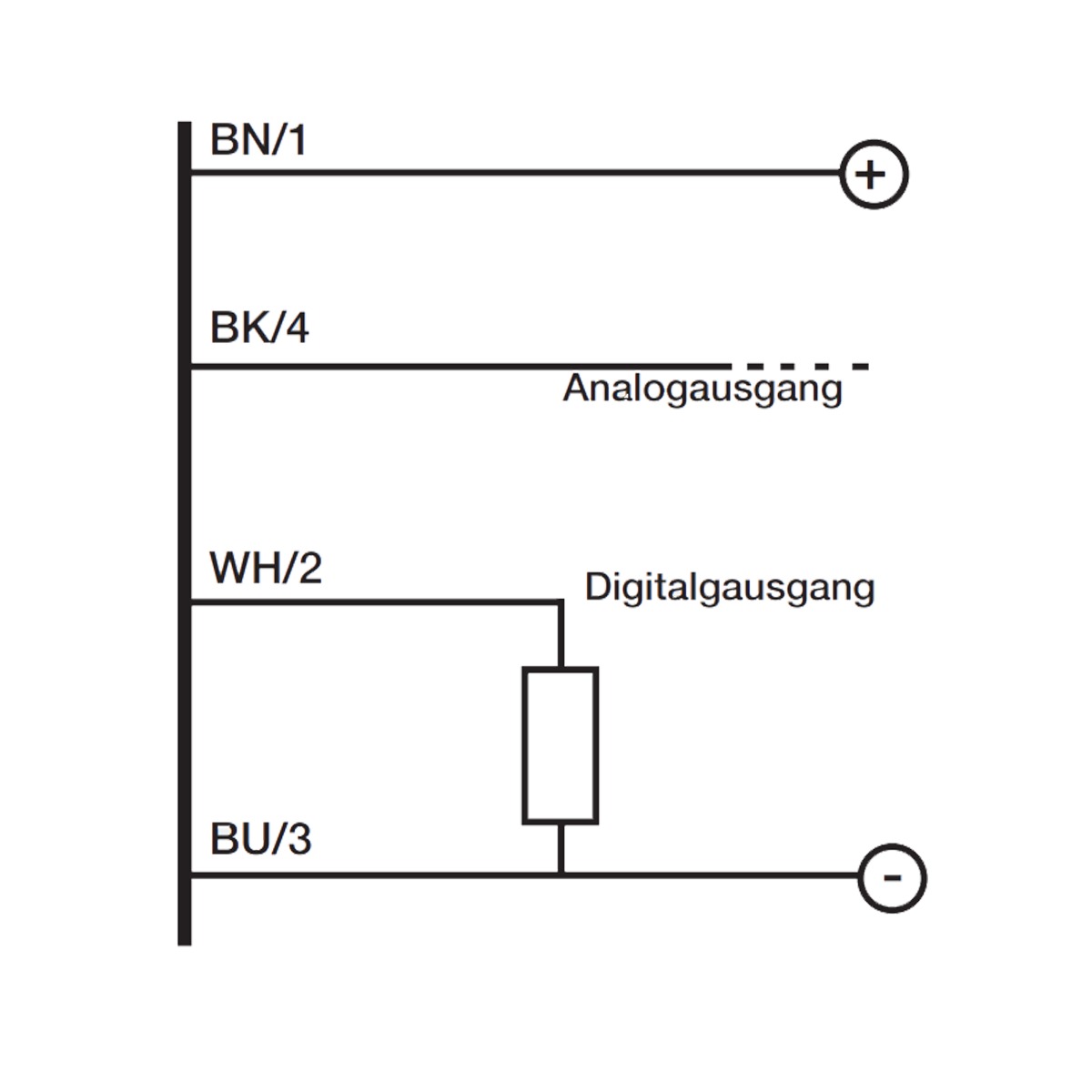

| Izlazni signal |
PNP ,0-10V |
| Frekvencija prebacivanja |
1 Hz |

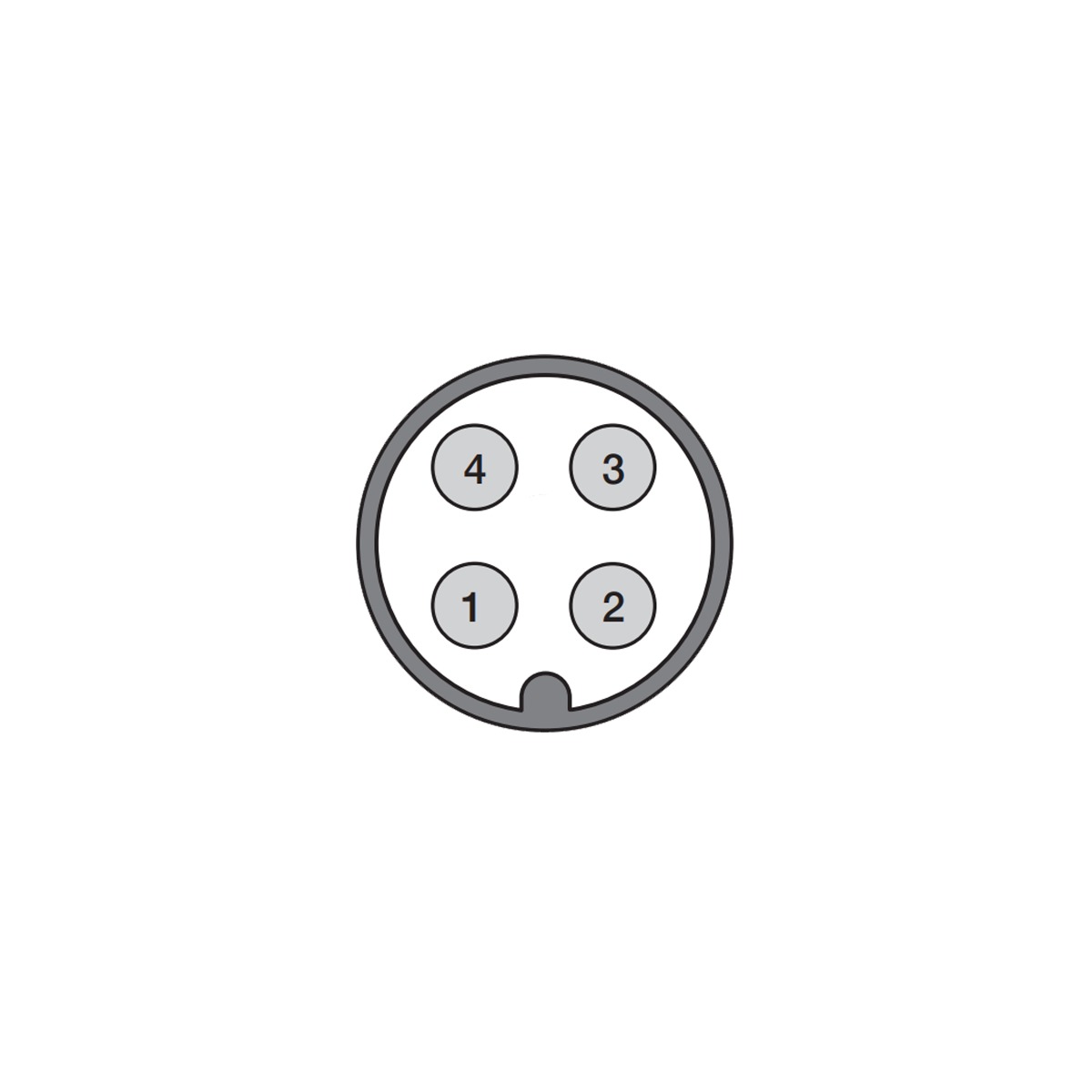

| Električni priključak |
M12 konektor |
| Mrtva zona |
250 mm |

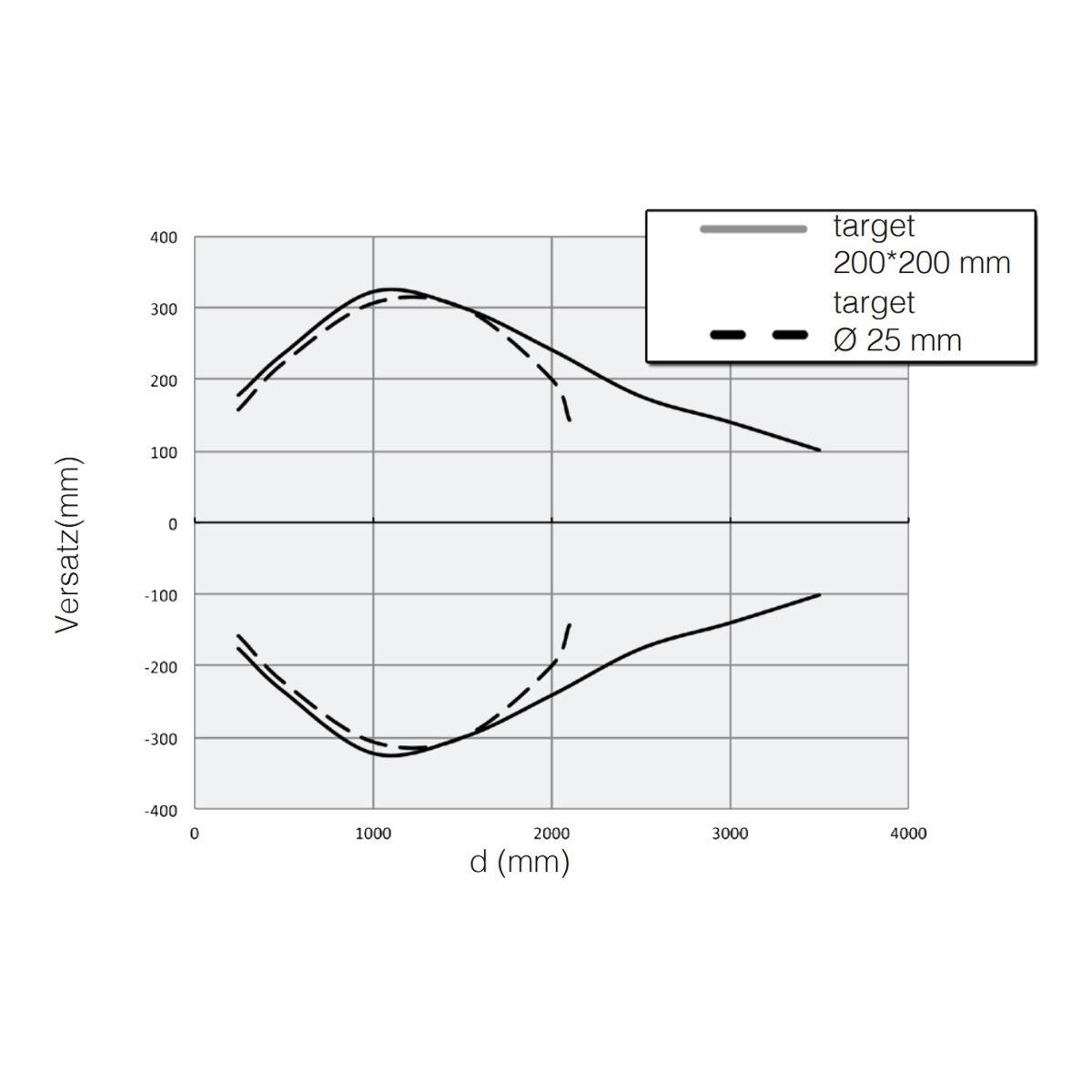

| Ugao snopa |
12° ±2° |
| Ponovljivost |
0,1 % pune skale |
| Napajanje |
10 … 30 V DC |
| Struja praznog hoda |
25 mA |
| Struja opterećenja |
100 mA |
| Pad napona na izlazu |
maks. 2,2 V pri 100 mA |
| Talasnost napona |
5 % |
| LED indikacija |
zelena LED – eho ,žuta LED – izlaz |
| Vreme odziva |
≤ 400 ms |
| Materijal kućišta |
ABS |
| Radna temperatura |
-20 … +70 °C |
| Stepen zaštite |
IP67 |
| Područja primene |
automobilska industrija ,prehrambena industrija ,skladišni sistemi ,sistemi transportnih traka |
| Sadržaj isporuke |
1x ultrazvučni senzor sa M12 konektorom i teach-in tasterom, 0-10V ,2x navrtka za montažu M30x1,5 ,2x podloška Ø30 mm |
| Odgovarajući pribor |
Ugaoni nosač (90°) ,aksijalni nosač ,Aksijalni priključni kabl M12, 5 m ,Ugaoni priključni kabl M12, 5 m ,Aksijalni priključni kabl M12, 10 m ,Ugaoni priključni kabl M12, 10 m |
| Rok isporuke |
4-5 radnih dana |
Tehnička dokumentacija
Tehnička dokumentacija - U30-WP-M12-V
Srpski kataloški tehnički list sadrži opis i tehničke podatke proizvoda sa našeg sajta. Izvedba zavisi od izabrane konfiguracije. Zasebna fabrička uputstva nisu označena kao prevedena.
Tehnički list - SR (PDF)Original (PDF)Dokument proizvođača - original (PDF)
Kataloški list na srpskom: Sensorshop24.rs, 13.11.2026. Originalni dokument, kada je dostupan, nalazi se na zasebnom dugmetu. Kataloški list nije potpun prevod svakog fabričkog uputstva.
