Uvrtni senzor sa vratnom cevi G1/2″ sa B-glavom (0‑10V/4‑20mA)

Šifra proizvoda: EF-HR/A

od 8.850,00RSD

15 People watching this product now!

Način plaćanja:

Opis

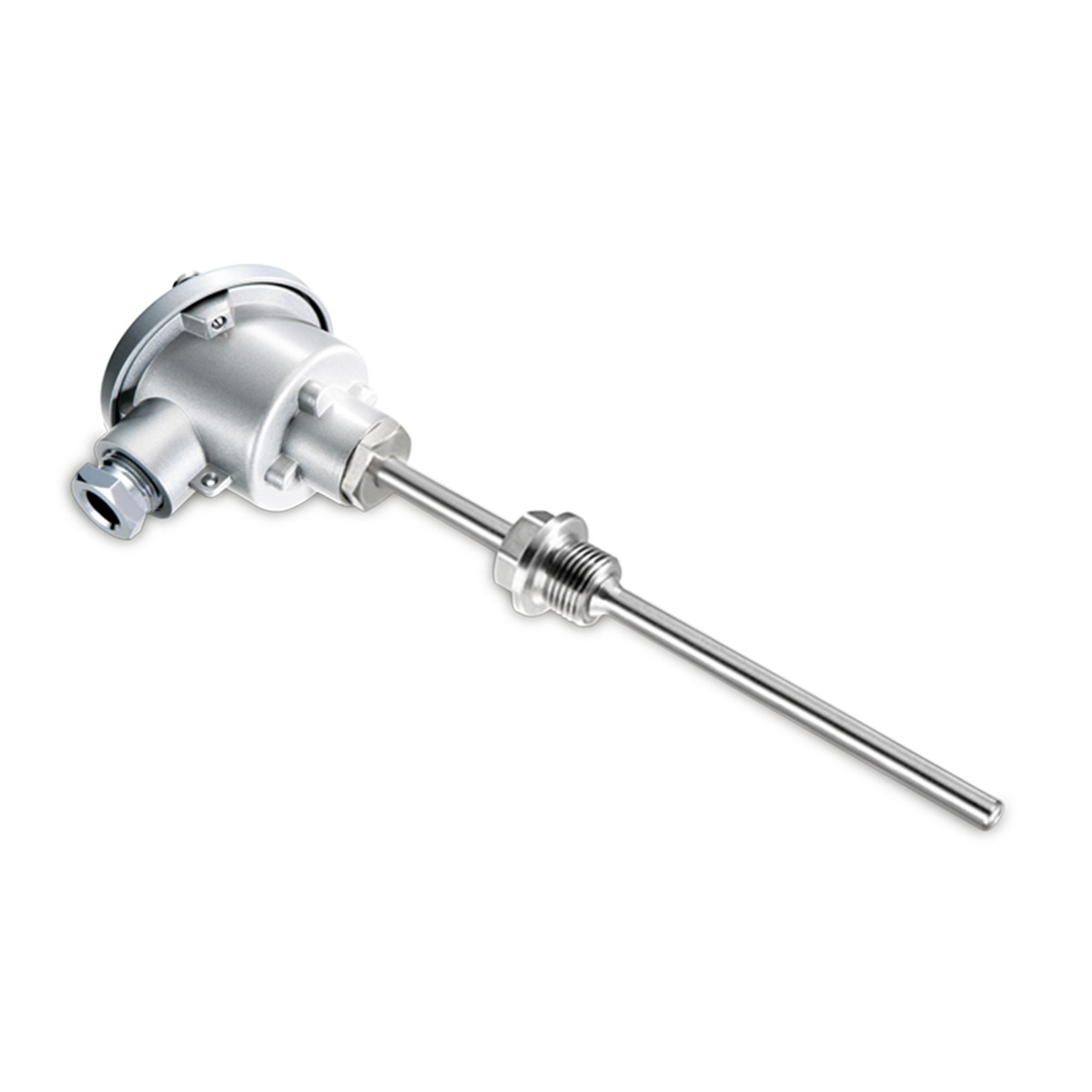

Uvrtni temperaturni senzor sa produžnim vratom i glavom oblika B – aktivni izlaz 0-10V ili 4-20mA

Uvrtni senzor sa produžnim vratom, navojem G1/2″ i priključnom glavom oblika B meri temperaturu tečnih i gasovitih medijuma u sistemima grejanja, ventilacije i klimatizacije. Merni umetak je izmenjiv, a senzor radi na temperaturama do +600 °C. Preko uronske čaure od nerđajućeg čelika i navoja G1/2″ senzor se uvrće direktno u rezervoar ili u cevovod čiju temperaturu merite. Produžni vrat obezbeđuje bolje odvođenje toplote.

Prednosti

  • Izmenjiv merni umetak Ø6 mm sa senzorom PT100 klasa B
  • Izlazni signal po izboru: 0-10V (3-žično povezivanje) ili 4-20mA (2-žično povezivanje)
  • Produžni vrat dužine 130 mm za bolje odvođenje toplote
  • Uronska čaura Ø9 mm i navoj G1/2″ od nerđajućeg čelika, otpornost na pritisak do 40 bar
  • Ugradne dužine od 50 do 400 mm

Primeri primene

  • Grejanje i regulacija grejanja: merenje temperature tečnih medijuma direktno u cevovodu ili rezervoaru.
  • Klimatizacija i ventilacija: merenje temperature tečnih i gasovitih medijuma u klima i ventilacionim sistemima.
  • Rezervoari i cevovodi: direktna ugradnja uvrtanjem preko navoja G1/2″ i uronske čaure od nerđajućeg čelika.

Napomena

Ako želite da senzor sa izlazom 4-20mA bude unapred podešen na određeni merni opseg, upišite željeni opseg u polje za napomenu prilikom poručivanja. Ako opseg nije naveden, senzor se isporučuje sa fabričkim podešavanjem. Kada poručujete više artikala, uz opseg navedite i stavku porudžbine na koju se odnosi.

Dodatne informacije
Izlazni signal

0-10V

,

4-20mA

Napajanje

15 … 35 V DC (0-10V)

,

15 … 26 V AC (0-10V)

,

10 … 30 V DC (4-20mA)

Tačnost

±0,3 % krajnje vrednosti mernog opsega

Merni opseg

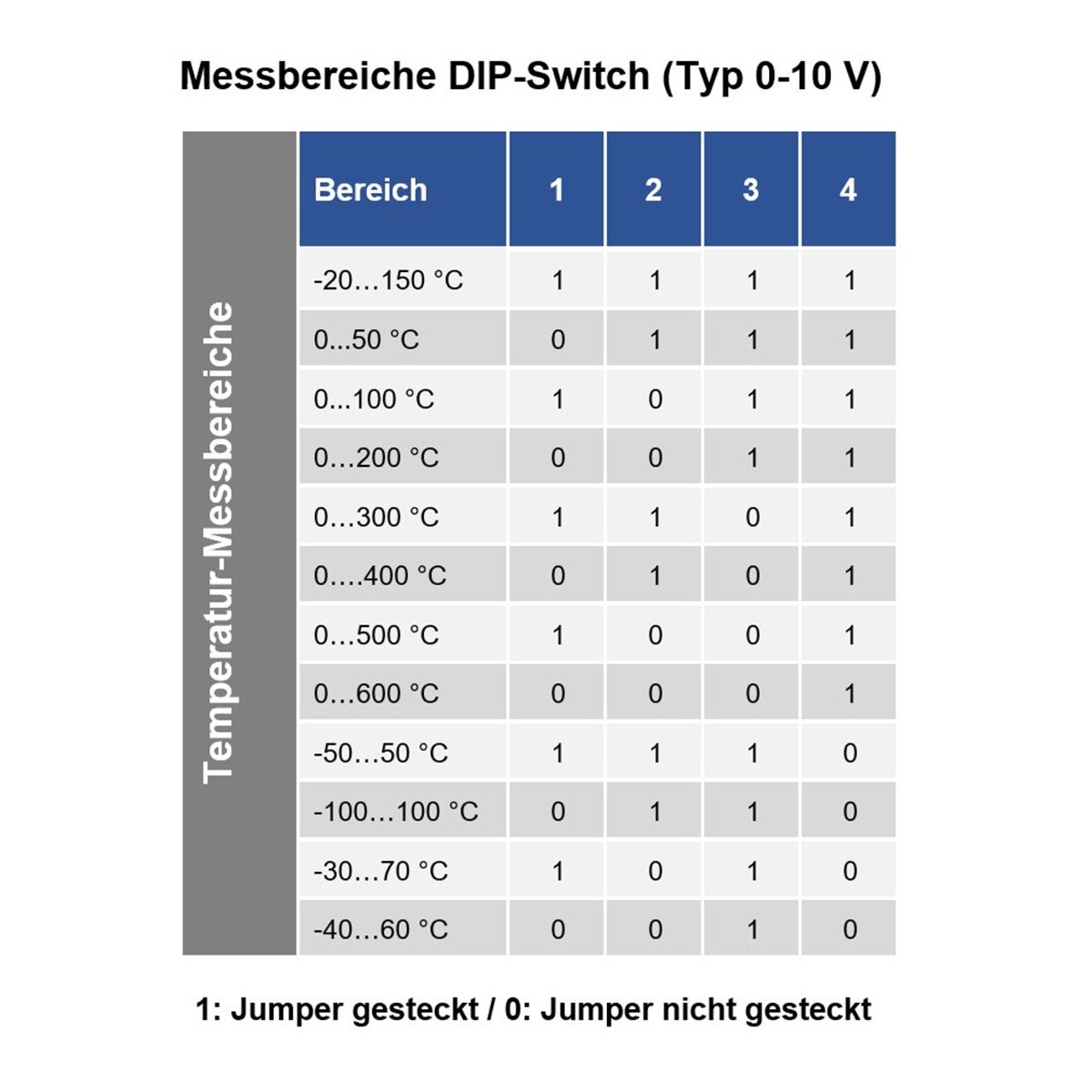

-100 … +600 °C (0-10V, 12 podesivih mernih opsega)

,

-200 … +850 °C (4-20mA, slobodno programiranje po želji kupca, u suprotnom fabričko podešavanje)

Temperaturni opseg

-40 … +600 °C

Radna temperatura kućišta

-40 … +85 °C

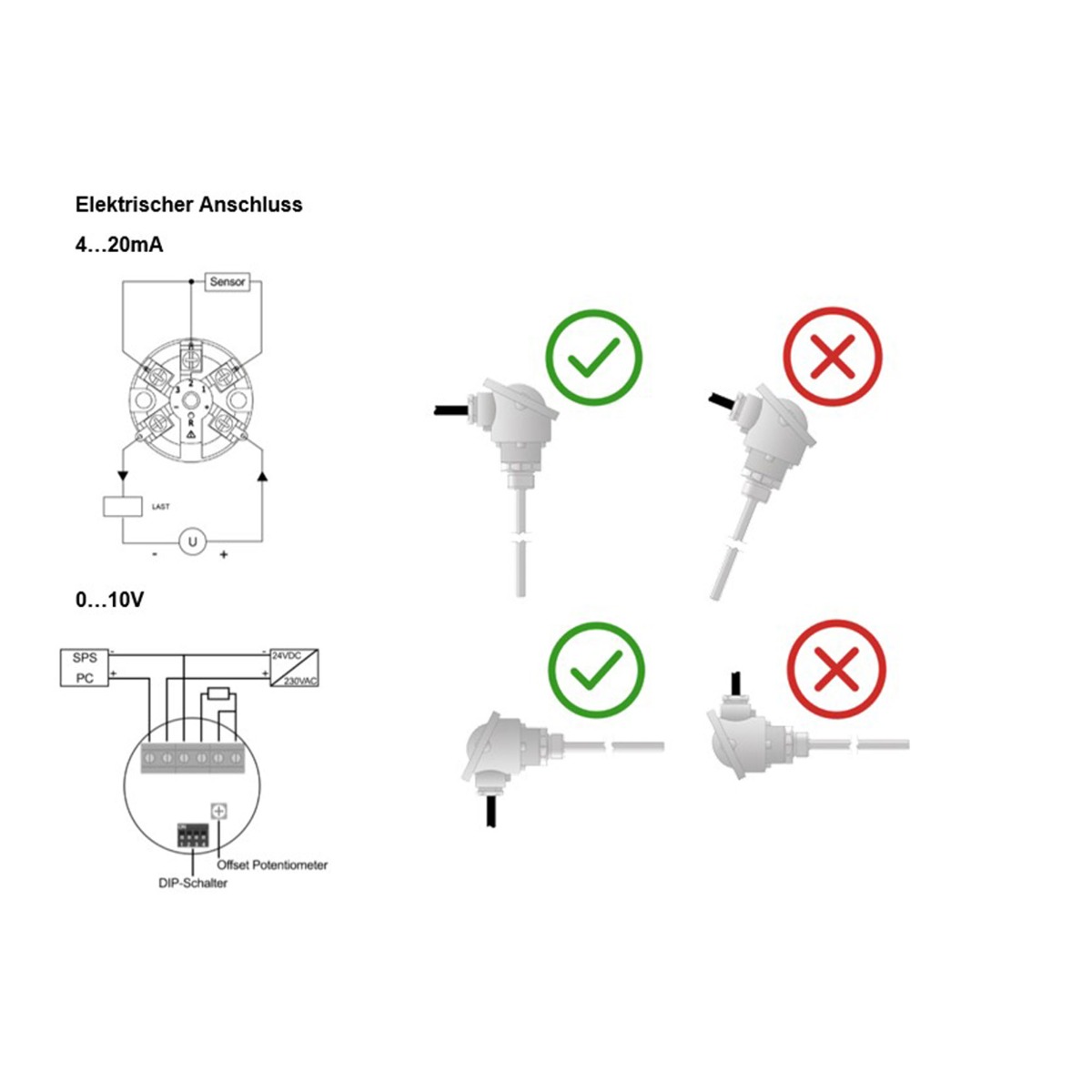

Način povezivanja

2-žični (4-20mA)

,

3-žični (0-10V)

Priključna glava

aluminijum, oblik B

Merni umetak

Ø6 mm, izmenjiv

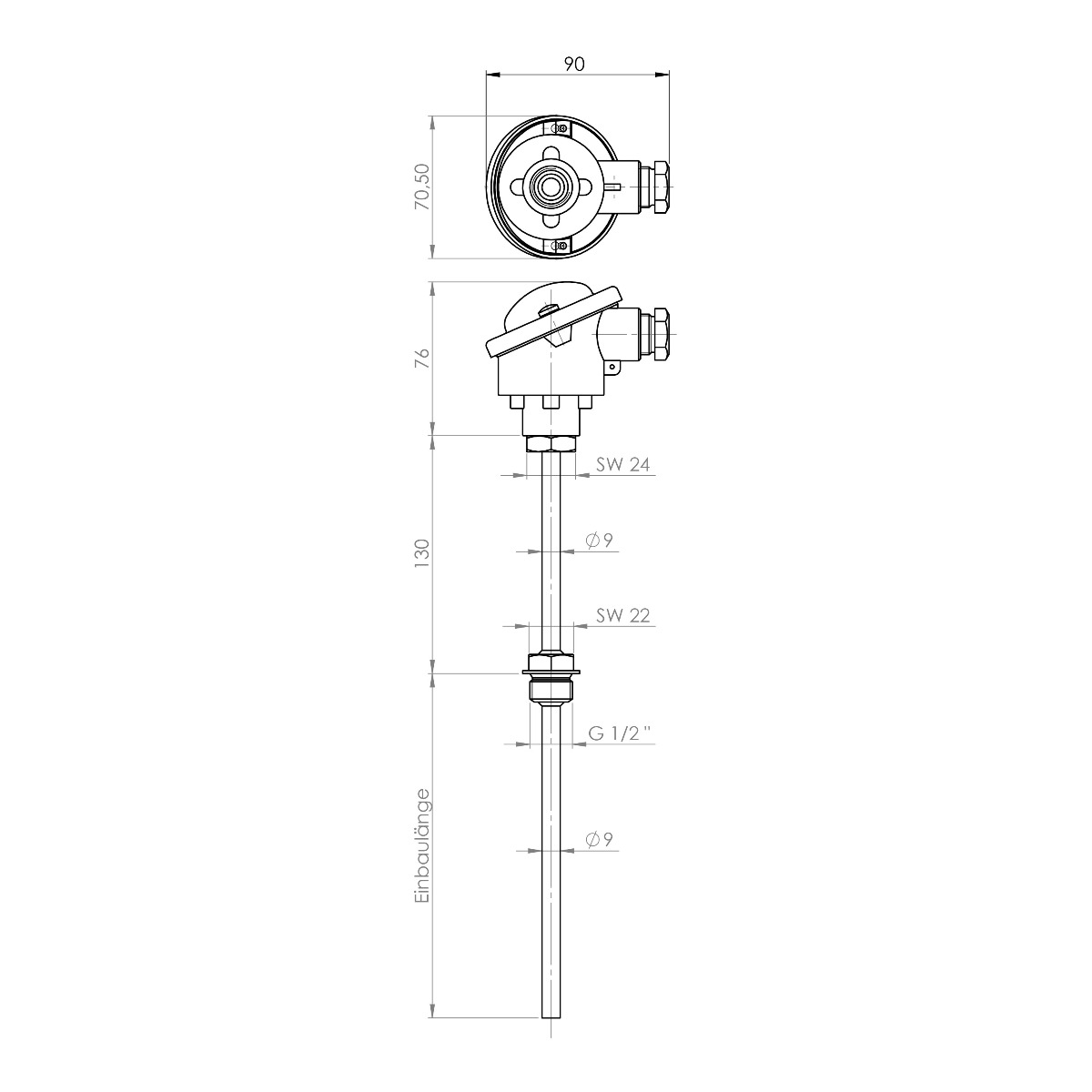

Navoj

G1/2" SW22, nerđajući čelik

Produžni vrat

130 mm

Ugradna dužina

50 mm

,

100 mm

,

150 mm

,

200 mm

,

250 mm

,

300 mm

,

350 mm

,

400 mm

Zaštitna čaura

Ø9 mm, nerđajući čelik

Zaptivni obod

30 mm

Tip senzora

PT100 klasa B

Maksimalni radni pritisak

40 bar

Stepen zaštite

IP54

Oznaka proizvoda

Made in Germany

Područja primene

grejanje i regulacija grejanja

,

klimatizacija i ventilacija

Sadržaj isporuke

1x uvrtni senzor sa produžnim vratom G1/2" i glavom oblika B

,

uputstvo za upotrebu

,

pojedinačno upakovano i zavareno u kesu

Rok isporuke

4-5 radnih dana

Tehnička dokumentacija

Tehnička dokumentacija - EF-HR/A

Srpski kataloški tehnički list sadrži opis i tehničke podatke proizvoda sa našeg sajta. Izvedba zavisi od izabrane konfiguracije. Zasebna fabrička uputstva nisu označena kao prevedena.

Tehnički list - SR (PDF)Original (PDF)

Kataloški list na srpskom: Sensorshop24.rs, 13.11.2026. Originalni dokument, kada je dostupan, nalazi se na zasebnom dugmetu. Kataloški list nije potpun prevod svakog fabričkog uputstva.
