Diferencijalni pretvarač pritiska sa -10…+10mbar/-70…+70mbar (0‑10V/4‑20mA)

Šifra proizvoda: DDM

od 8.850,00RSD

12 People watching this product now!

Način plaćanja:

Opis

Merni pretvarač diferencijalnog pritiska – ±10 mbar ili ±70 mbar, izlaz 0-10V ili 4-20mA

Merni pretvarač diferencijalnog pritiska namenjen je neagresivnim medijima, kao što je vazduh, i koristi se za merenje diferencijalnog pritiska, nadpritiska i podpritiska. DIP prekidačem se bira jedan od 8 unapred podešenih mernih opsega, najviše -10 … +10 mbar ili -70 … +70 mbar, zavisno od izvedbe. Merni pretvarač izmerenu vrednost daje kao standardni izlazni signal 0-10V ili 4-20mA. Ugrađeni taster i potenciometar služe za kalibraciju ofseta, odnosno za podešavanje praga uključenja releja. Postojano kućište od poliamida ima stepen zaštite IP65.

Prednosti

  • Merenje diferencijalnog pritiska, nadpritiska i podpritiska vazduha i drugih neagresivnih medija

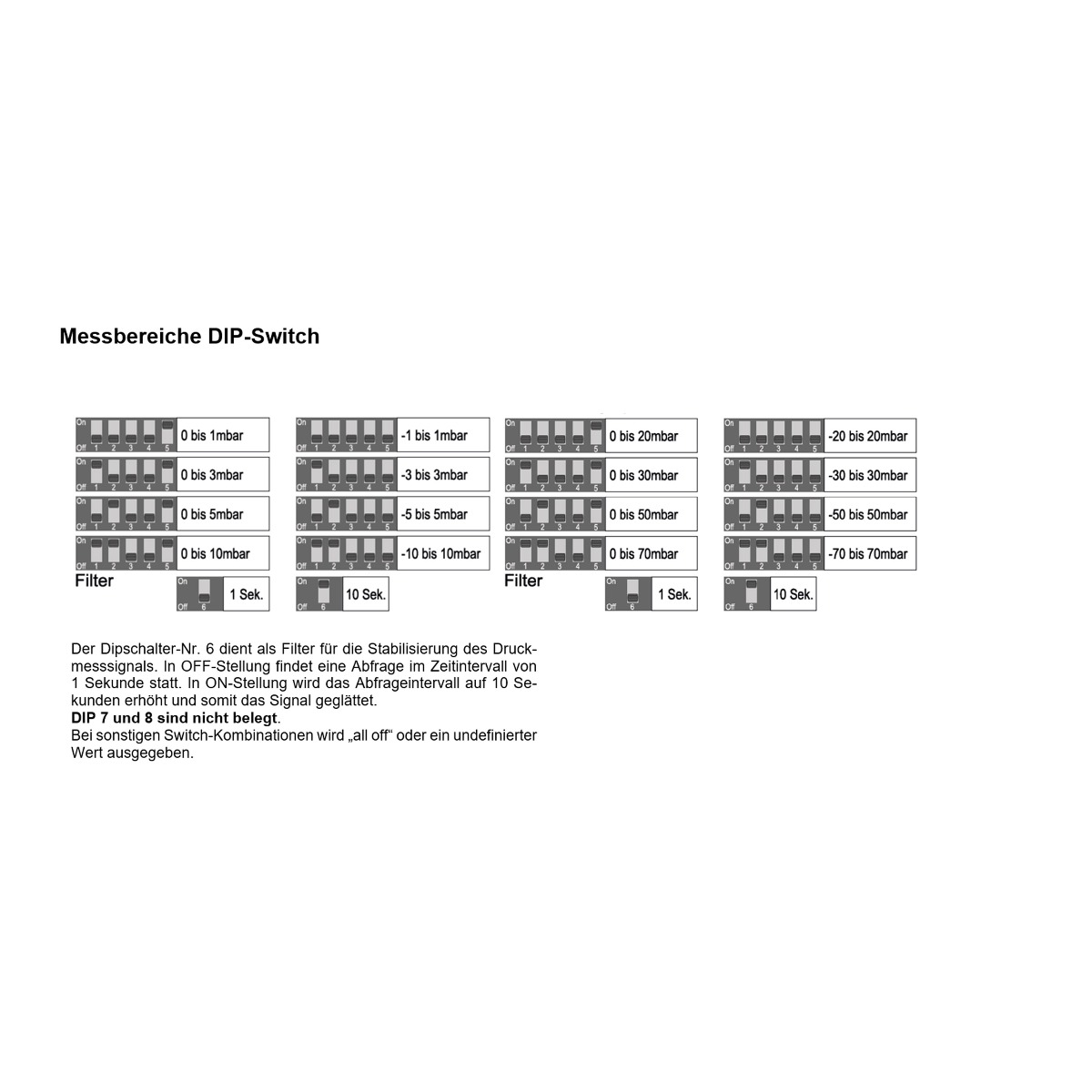

  • 8 unapred podešenih mernih opsega, izbor DIP prekidačem
  • Standardni izlazni signal 0-10V ili 4-20mA
  • Kalibracija ofseta tasterom i potenciometrom

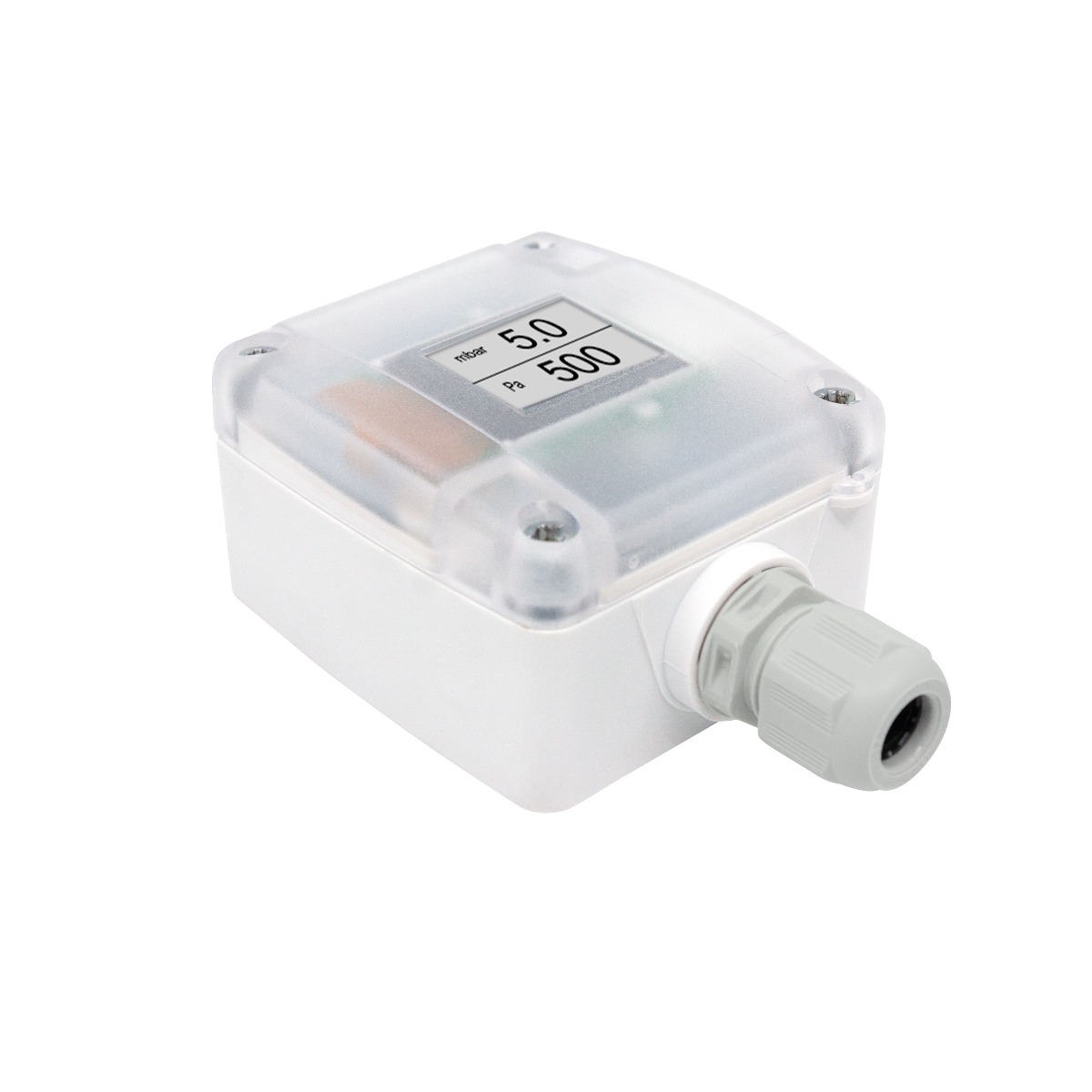

  • Kućište od poliamida sa stepenom zaštite IP65, opciono grafički LCD displej

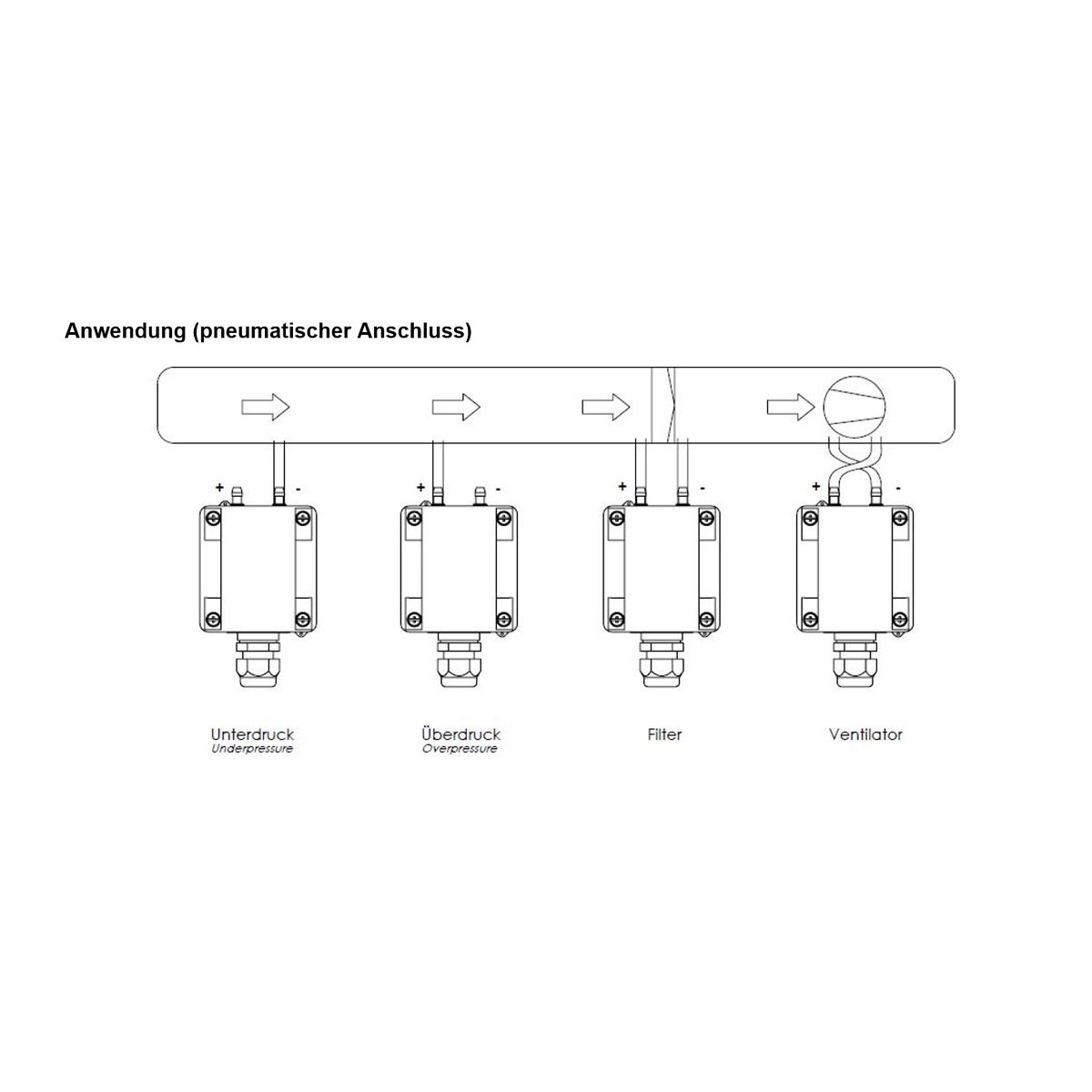

Primeri primene

  • Klimatizacija i ventilacija: merenje diferencijalnog pritiska vazduha.
  • Tehnika filtracije: merenje diferencijalnog pritiska neagresivnih medija.
  • Izgradnja postrojenja i mašinogradnja: merenje nadpritiska i podpritiska sa standardnim izlazom 0-10V ili 4-20mA.
Dodatne informacije
Izlazni signal

0-10V

,

4-20mA

Opterećenje izlaza

50 … 500 Ω (4-20mA)

,

10 … 100 kΩ (0-10V)

Potrošnja struje

24 … 44 mA

Napajanje

20 … 34 V AC/DC

Tačnost

±0,1 mbar pri 21 °C (tolerancija)

,

±0,07 mbar pri 21 °C (ofset nulte tačke)

Merni opseg

-10 … +10 mbar

,

-70 … +70 mbar

Radni uslovi

-10 … +70 °C; 95 % rF

Displej

bez displeja

,

sa displejem

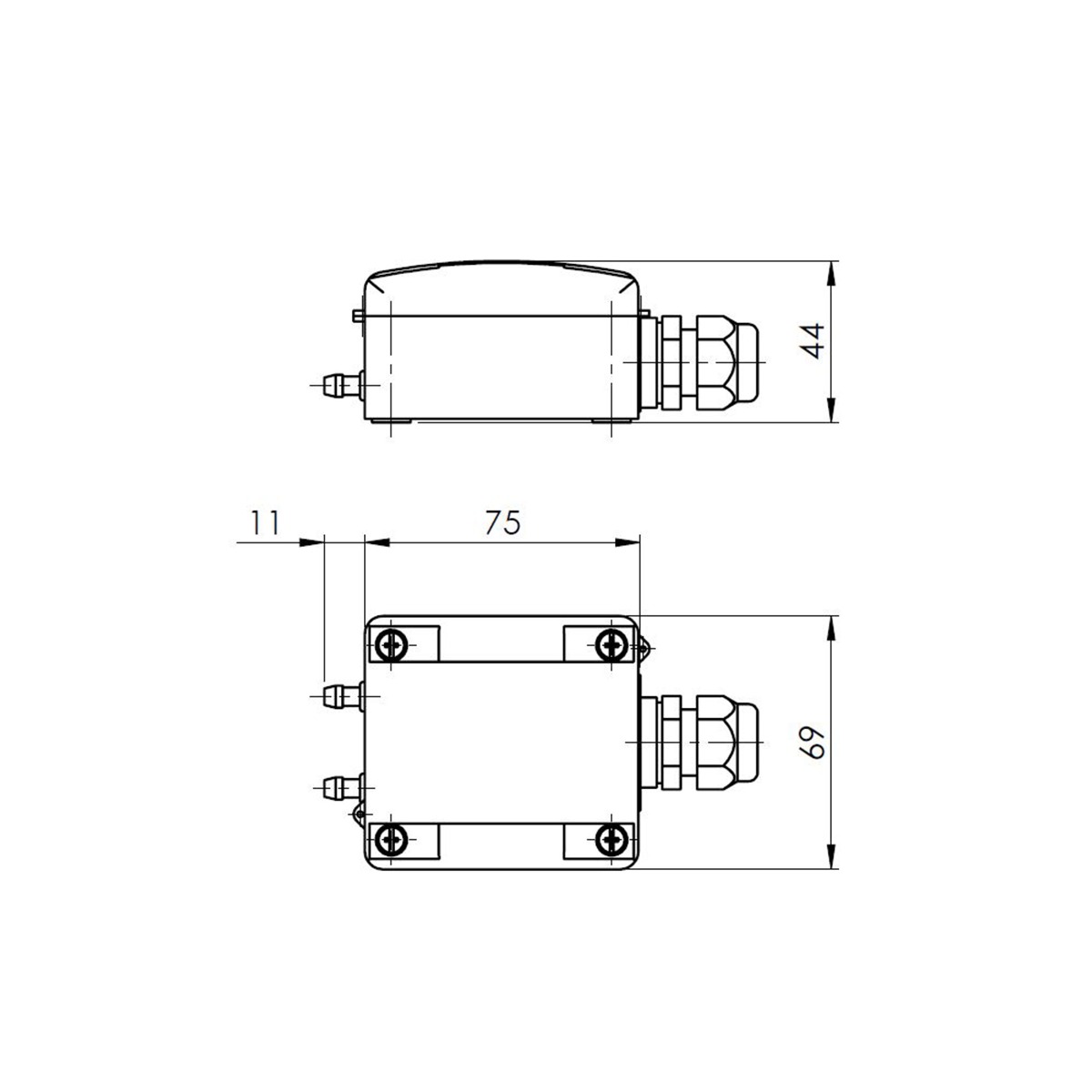

Dimenzije

75 x 69 x 44 mm

Materijal

PA6, slično RAL 9010

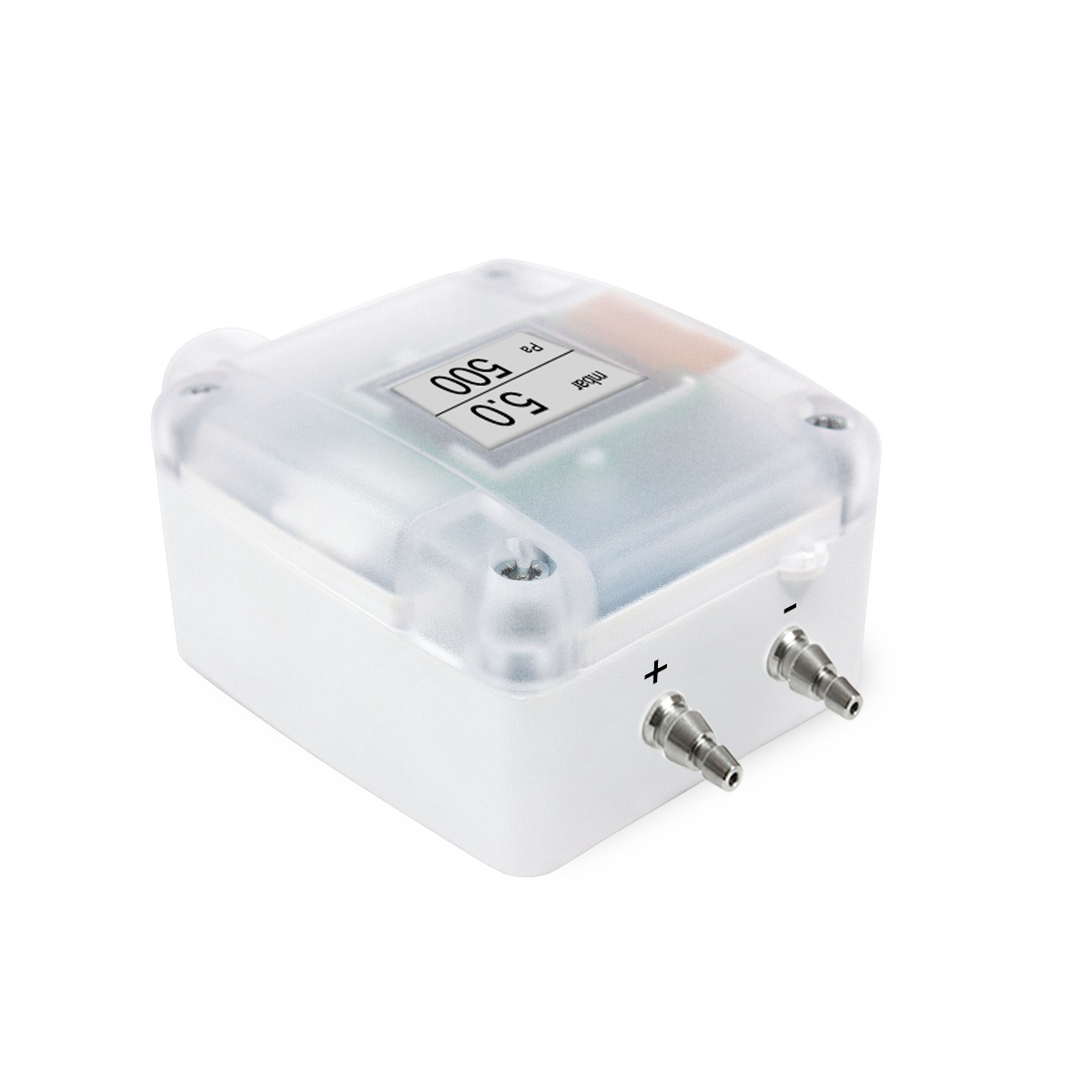

Priključak za pritisak

priključni nipl, nerđajući čelik

Stepen zaštite

IP65

Oznaka proizvoda

Made in Germany

Područja primene

klimatizacija i ventilacija

,

tehnika filtracije

,

izgradnja postrojenja i mašinogradnja

Sadržaj isporuke

1x merni pretvarač diferencijalnog pritiska

,

uputstvo za upotrebu

,

set za priključivanje

,

pojedinačno upakovano

Rok isporuke

4-5 radnih dana

Tehnička dokumentacija

Tehnička dokumentacija - DDM

Srpski kataloški tehnički list sadrži opis i tehničke podatke proizvoda sa našeg sajta. Izvedba zavisi od izabrane konfiguracije. Zasebna fabrička uputstva nisu označena kao prevedena.

Tehnički list - SR (PDF)Original (PDF)

Kataloški list na srpskom: Sensorshop24.rs, 13.11.2026. Originalni dokument, kada je dostupan, nalazi se na zasebnom dugmetu. Kataloški list nije potpun prevod svakog fabričkog uputstva.
