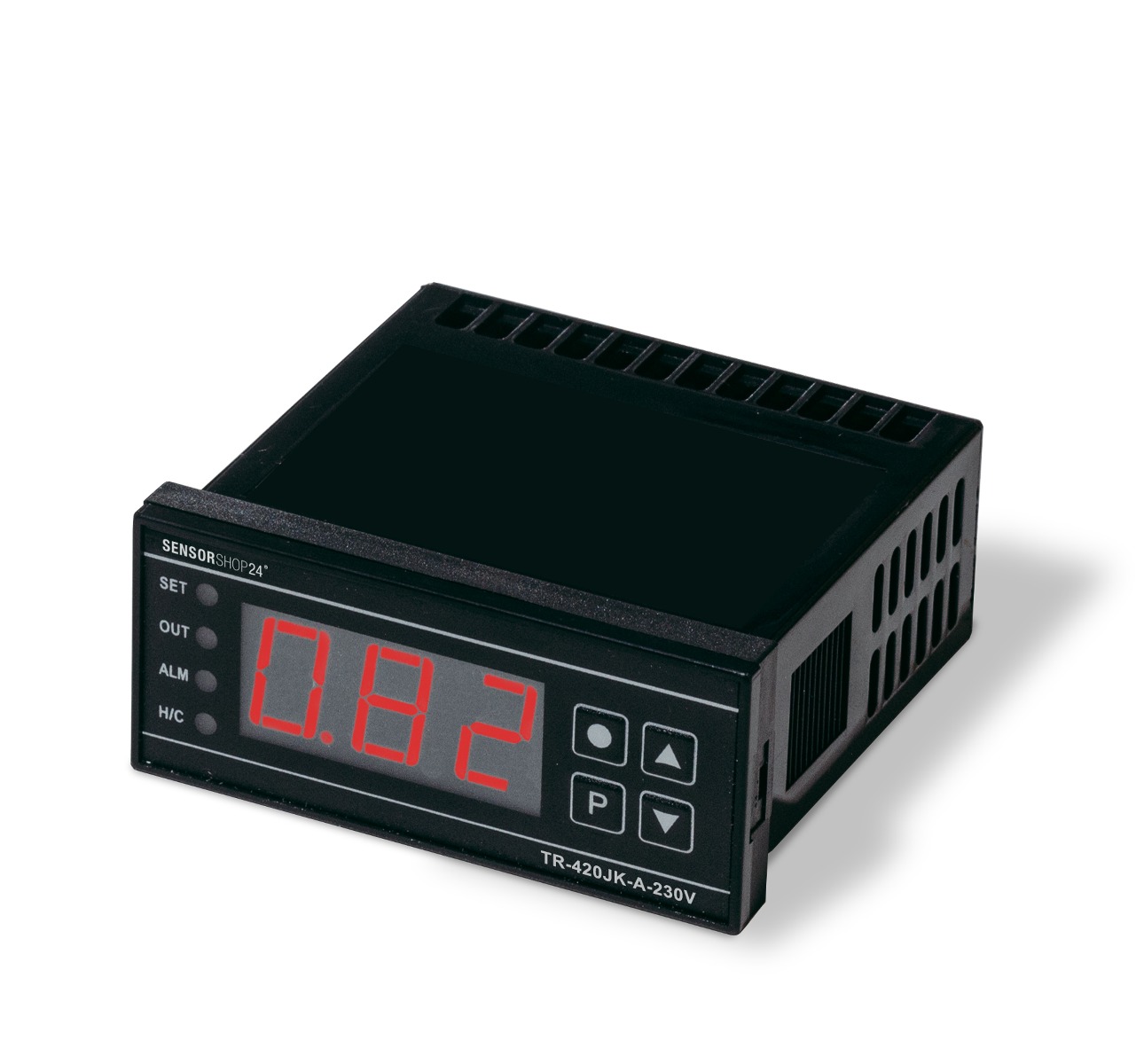

Digitalni on/off temperaturni regulator za NiCr-Ni tip K, FeCu-Ni tip J i 4-20mA
Šifra proizvoda:
TR-420JK-A-230V
3.140,00RSD
10
People watching this product now!
Način plaćanja:
Opis
Digitalni on/off regulator temperature – za termoparove tip K / tip J i signal 4-20 mA
Ovaj digitalni regulator temperature namenjen je radu sa termoparovima tipa K ili tipa J, a alternativno može da radi i sa ulaznim signalom 4-20 mA. Zato je pogodan kako za klasična merenja temperature, tako i za primene sa mernim pretvaračima, kao što su senzori pritiska, vlažnosti ili CO2. Preko beznaponskog releja priključeni proces se pouzdano reguliše u režimu uključeno/isključeno (ON/OFF).
Prednosti
- Pogodan za termoparove tipa K i tipa J
- Alternativno se može koristiti i sa signalima 4-20 mA
- Beznaponski relejni izlaz za fleksibilne zadatke uključivanja
- Podesiva histereza (+1 … +50 °C) za prekidanje prilagođeno primeni
- Kompaktno kućište za ugradnju u tablu, dobro čitljiv crveni LED displej sa 7 segmenata
Primeri primene
- Termopar tip K ili tip J: nadzor temperature i ON/OFF regulacija.
- Merni pretvarači i senzori sa izlazom 4-20 mA: regulacija prema signalu senzora pritiska, vlažnosti ili CO2.
- Grejači i grejne patrone: upravljanje grejanjem i sličnim potrošačima.
- Mašine, postrojenja i razvodne table: ugradnja u tablu (DIN 43700).
Napomena

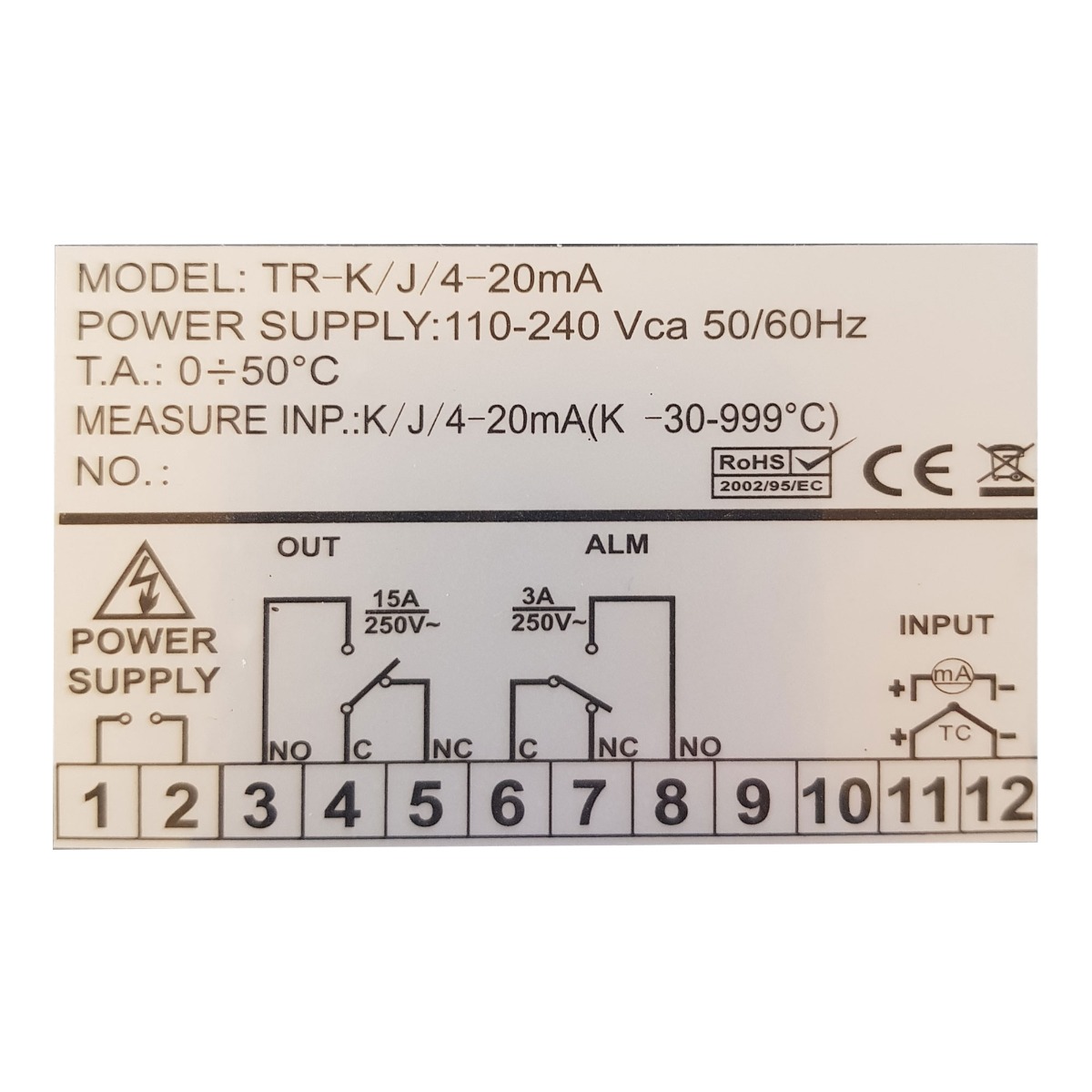

Termopar (tip K ili J) i signal 4-20 mA priključuju se na stezaljke +11 i -12; pri radu sa 4-20 mA mora se priključiti otpornik koji se isporučuje uz regulator. Relejni izlaz (stezaljke 3, 4 i 5) je beznaponski preklopni kontakt i interno nije pod naponom, pa se mora spolja povezati: napajanje na stezaljku 1 = 230 V i stezaljku 2 = nula / minus, upravljanje između 1 i 3 (NO) ili između 1 i 5 (NC), uz obavezan kratkospojnik između 2 i 4.
Dodatne informacije
| Napajanje |
230 V AC |
|---|---|
| Potrošnja struje |
maks. 3 VA |
| Merni ulazi |
termoelement tip K ,termoelement tip J ,4-20mA |
| Merni opseg |
-30 … +999 °C |
| Rezolucija |
1 °C |
| Tačnost |
±0,5 % mernog opsega |
| Displej |
3-cifreni crveni LED (7 segmenata) |
| Relejni izlaz |
relej, preklopni kontakt |
| Zadate vrednosti |
1 zadata vrednost |
| Način regulacije |
ON/OFF |
| Histereza |
podesiva +1 … +50 °C |
| Način montaže |
ugradnja u tablu (DIN 43700), sa priborom za pričvršćivanje |

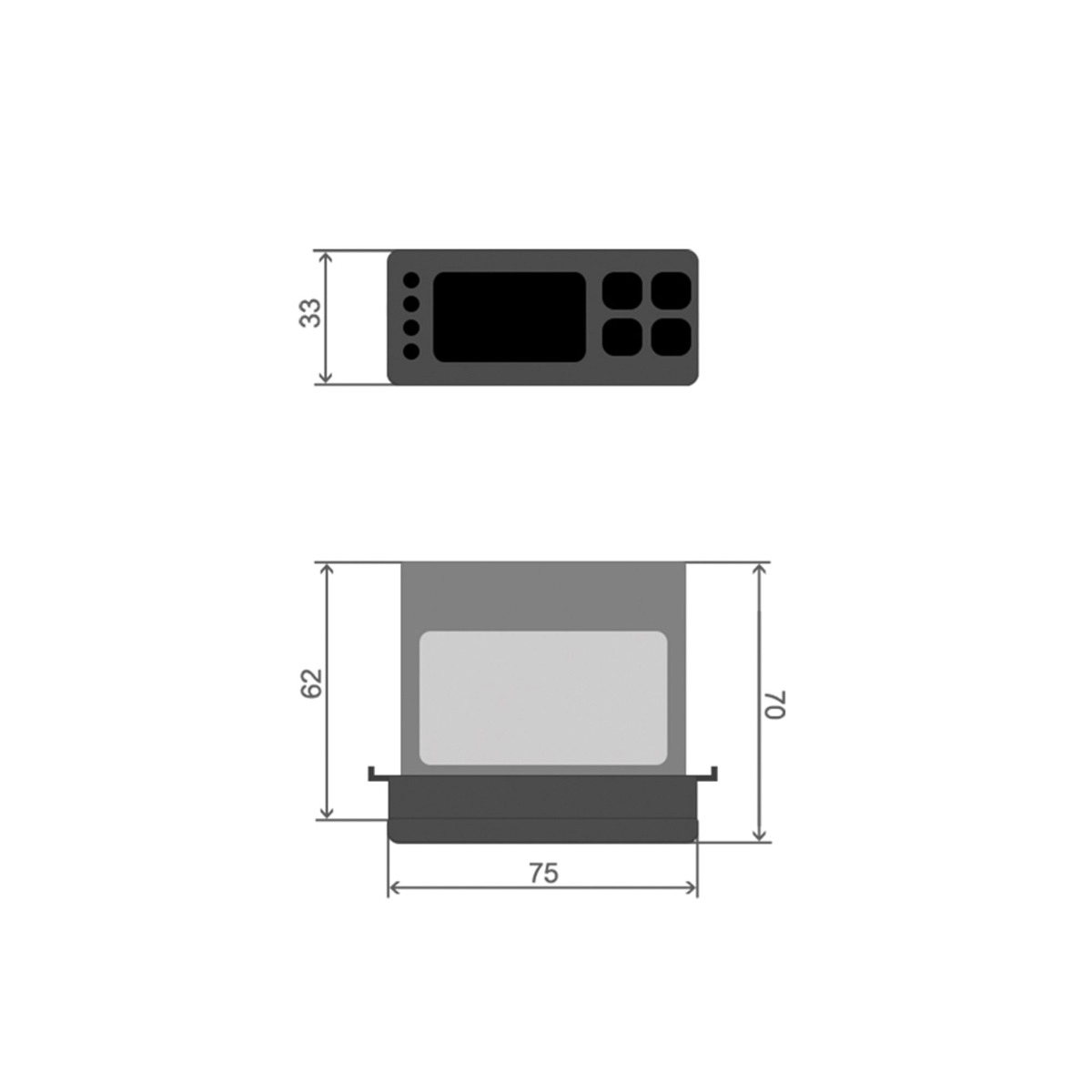

| Dimenzije |
34 x 77 x 80 mm |
| Stepen zaštite |
IP20 (spreda) ,IP00 (pozadi) |
| Područja primene |
grejanje ,klimatizacija ,ventilacija |
| Sadržaj isporuke |
1x temperaturni regulator TR-420JK-A-230V |
| Rok isporuke |
4-5 radnih dana |
Tehnička dokumentacija
Tehnička dokumentacija - TR-420JK-A-230V
Srpski kataloški tehnički list sadrži opis i tehničke podatke proizvoda sa našeg sajta. Izvedba zavisi od izabrane konfiguracije. Zasebna fabrička uputstva nisu označena kao prevedena.
Tehnički list - SR (PDF)Original (PDF)Dokument proizvođača - original (PDF)
Kataloški list na srpskom: Sensorshop24.rs, 13.11.2026. Originalni dokument, kada je dostupan, nalazi se na zasebnom dugmetu. Kataloški list nije potpun prevod svakog fabričkog uputstva.
